Фонарик на ATtiny 13

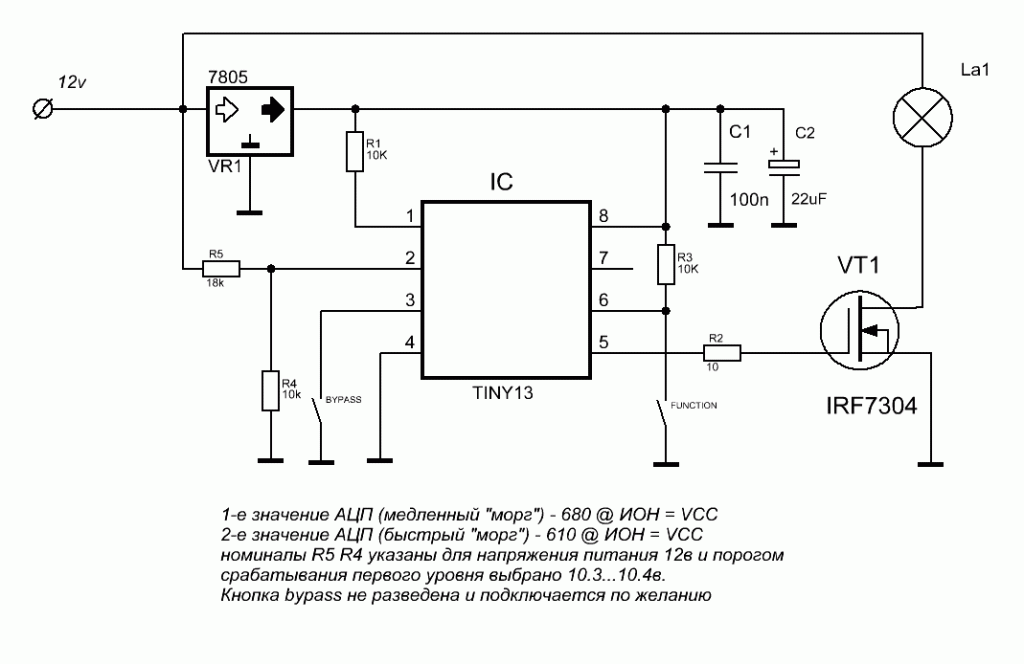

Данное устройство изначально задумывалось как фонарик для аквалангиста. Нет-нет, я хоть и живу на берегу самого теплого моря но к морским видам спорта абсолютно равнодушен. Скажу даже больше – человек для которого проектировалась данная схема “ныряет” в основном по речкам и прочим пресным водоемам. Исходя из этого (из того что пресная вода – хороший диэлектрик) аккумулятор от бесперебойника висел у него просто на поясе и целью было повесить на фонарик регулятор яркости, выключатель питания и какой-нибудь индикатор разряда. Естественно все это должно было быть достаточно герметичным. Найти герметичный выключатель оказалось не абы какой проблемой. За герметичный переменный резистор я вообще молчу. В итоге появилась такая схема:

О кнопке (точнее переключателе) bypass я упомяну позже, а вот кнопка function, как вы видите из схемы позволила применить слаботочные контакты, т.е. геркон. Использование геркона полностью решило проблему герметизации.

Немного о работе схемы:

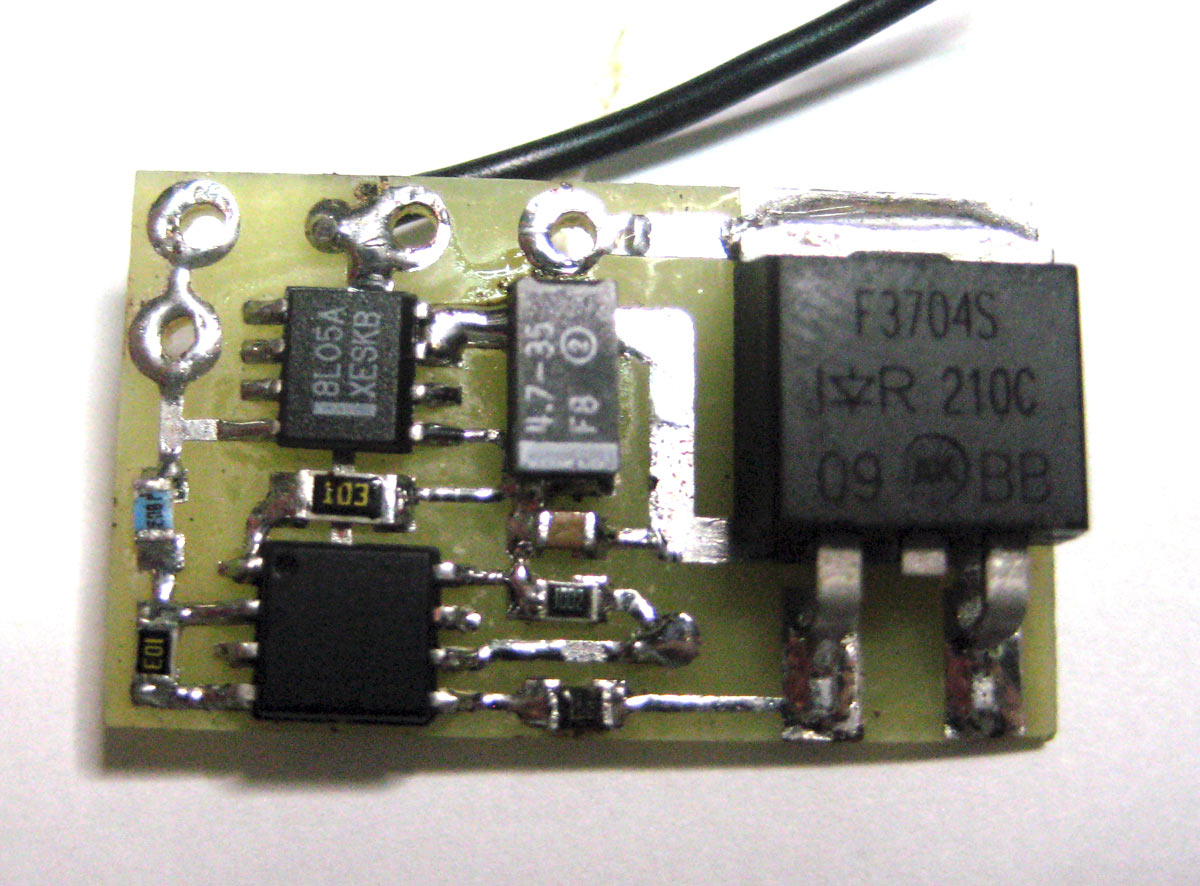

Короткое нажатие на кнопку “function” включает / выключает свет. Длинное нажатие и удержание добавляет яркость, после того, как яркость начала расти отпускание кнопки на короткий промежуток времени и повторное длинное нажатие уменьшает яркость. Описать довольно сложно  – проще один раз попробовать – все очень и очень просто и интуитивно понятно. Когда напряжение питания опускается до 10.3 – 10.4 в фонарик начинает “подмаргивать” где-то раз в минуту, еще минус один вольт от этого порога – моргать начинает еще чаще – где-то раз в 15-20с. Схема рассчитана на работу с аккумулятором 12в, но легко может пересчитана и на другое напряжение. Главное чтобы контроллер питался напряжением 5в, порог срабатывания индикатора разряда регулируется резистором R5. Конструктивно плата очень компактна – занимает места как два с половиной полевика в корпусе D2PAK.

Полевой транзистор может быть любой, подходящий под ваши вольты и ток. Ну и естественно он должен открываться пятью вольтами с микроконтроллера. IRF3704 – первый попавшийся под руку с дохлой материнской платы. Теперь о переключателе bypass. Низкий уровень (замкнутый выключатель) на третьей ноги контроллера отменяет проверку напряжения питания, что добавляет если не функциональности, так универсальности данной схеме – это точно. Это не обязательно должен быть фонарик аквалангиста, точнее не обязательно аквалангиста и не обязательно фонарик. Любое устройство где требуется регулировка яркости и ограниченное место для количества кнопок. Да! Забыл еще один момент! Последнее состояние (яркость / вкл / выкл) сохраняется в EEPROM.

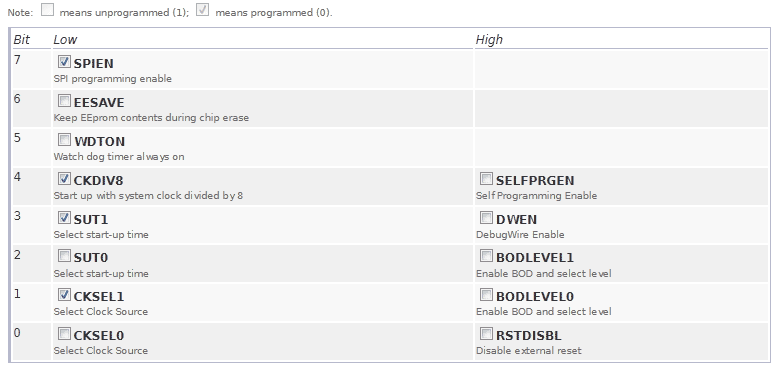

Установки фузов:
Для тех, кто до сих пор в танке на всякий случай повторюсь – есть галочка = бит равен нулю = бит считается запрограммированным. И соответственно наоборот.
Файлы:

Схема в Splan 6
Плата в SprintLayout 5
Прошивка
