Очень простой сторожевой таймер

Судя по реакции читающих на эту публикацию, конструкции из “трех деталей” имеют достаточную популярность и востребованность. Этот сторожевой таймер является аналогичным по простоте и рассчитан на применение в качестве отдельного узла какой-то большой конструкции. Появился на свет по просьбе одного из комментаторов все того же регулируемого таймера отключения. Идея в общем та же: пять ног МК ATTINY13 в арсенале, один вход, один выход и на сдачу три бита (восемь значений) настройки времени срабатывания.

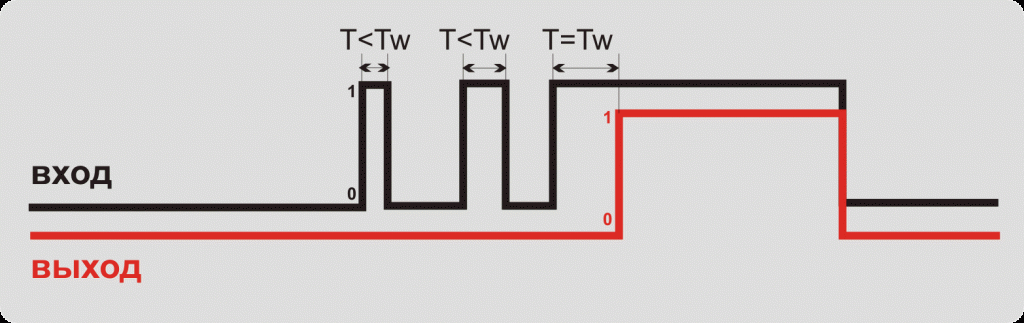

Смысл работы прост: при старте на выходе – 0, при хаотично изменяющихся на входе сигналах с периодом менее заданного – на выходе 0. Единица (высокий уровень) на выходе только тогда, когда высокий уровень на входе продержался дольше заданного времени. Применений у такой конструкции масса и типовое название “сторожевой таймер” она получила именно потому, что чаще всего применяется в качестве внешнего источника сброса для более сложного компьютерного устройства, которое может зависнуть. Но не только этим может ограничиться применение – товарищ который просил разработать это устройство, насколько я понял, собирался “давить” ложные срабатывания светодиода датчика топлива. Т.е. подключив  такой датчик на вход и светодиод на выход – устройство просто не пропустит кратковременные импульсы связанные с тряской и т.д. Конечно лучше чем сто раз писать – один показать:

Где Т, как вы уже поняли – период импульса на входе, а Tw, время заданное положениями переключателей SW1…SW3. Собственно таблица со значениями переключателей:

Значение SW1 SW2 SW3
x x x
x x
x x
15с x
30с x x
45ч x
60с x
120с

X – означает, что переключатель (джампер, перемычка и т.д.) замкнута. Ну и такие мелочи, как приведение входных сигналов к логическим уровням МК, подключение исполнительного устройства или индикации, рисование печатной платы оставляю исключительно на вашу фантазию.
Да, и чуть не забыл. Фузы оставляем заводскими (по умолчанию) или если контроллер уже “начатый” и уверенности нет – выставляем, как здесь.

Файлы:
Схема в Splan 7
Прошивка
