Паяльная станция на ATtiny24

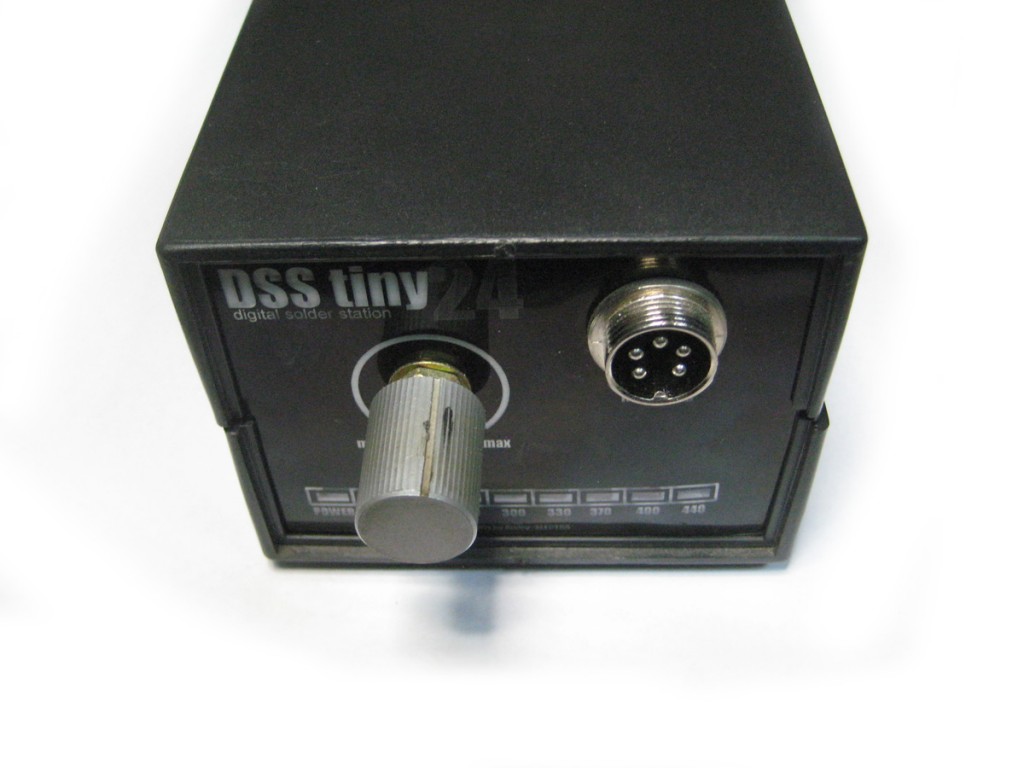

Сегодня предложу вашему вниманию еще одну паяльную станцию собственной разработки. Она тоже скорее понравится любителям минимализма и простоты как и ее младшая сестра, но все же имеет более “продвинутую” индикацию температуры и более сложный алгоритм работы с паяльником. Cтанция изготавливалась года полтора назад, практически сразу после предшественницы, делал себе домой. Но как и все вещи которые делаешь для себя – нормально ничего не получаются. Там недоделка, там недочет. Да и в общем и целом оставалось ощущение незаконченной и сырой конструкции. Неделю назад все же собрался с духом и мыслями и засел писать управляющую программу с чистого листа. Благо к самому “железу” за полтора года эксплуатации претензий не было. Итак железо:

Как видите, по сравнению с предшественницей, применен МК пожирнее – ATtiny 24. Больше не только ножек, но и всего остального. Памяти целых 2Кб! Кстати в 1Кб я уже не поместился, так что прощай Tiny13 – без вариантов. Имеется индикатор из 8-ми светодиодов, который отображает установленную температуру, фактическую температуру или режим сна. При включении паяльник начинает греться и отображается лишь установленная температура в виде равномерно мигающего светодиода. Для ускорения процесса нагрева нагреватель включается “на всю катушку” и ШИМ регулирование начинается лишь за 80 градусов до желаемой температуры. По мере нагрева шкала заполняется горящими светодиодами и по достижении желаемой температуры мигающий светодиод указывающий установленную температуру становится просто горящим. При выходе за пределы регулирования светодиод будет изредка помаргивать индицируя тем самым нормальную работу. При движении ручки R14 в ту или иную сторону вновь появится моргающий светодиод и шкала (а вместе с ней и температура) будет стремиться к этому светодиоду. Логику работы управления нагревателем можно назвать, как прерывистое ШИМ регулирование, где значение коэффициента заполнения ШИМ это некая константа для того или иного отрезка температуры а прерывается этот процесс компаратором с заданным температурным гистерезисом порядка 5С. Именно такой подход, на мой взгляд, хотя и сложнее простого вкл-выкл, даст более точную и плавную регулировку температуры. Кроме всего прочего станция имеет два таймера, один 40 мин для температурного диапазона 180…400С и 15 мин для температур более 400С. Переключения между таймерами происходят автоматически. По истечении этого времени станция “уснет”. Процесс сна будет отображаться как редко “подмаргивающий” светодиод указывающий установленную температуру. Разбудить можно крутнув ручку установки температуры туда-сюда. Ну или особо страждущие могут поставить кнопку на Reset МК. Нарисована серым цветом на схеме. Но тогда теряется идея минимализма – все таки я добивался чтобы не было кнопок. Тем кто считает, что 15 минут для 450С это мало – отвечаю. Скорее всего вы являетесь “счастливым” обладателем китайского комбайна Lukey-702 или чего-то подобного за 70…80 долларов и эксплуатируете паяльник в режиме максимума потому как думаете, что при 420С уже ничего не плавится. НЕПРАВДА. У правильно настроенной станции с подобающим источником питания рабочий диапазон температур – 270…330C. При 450С канифоль уже не то, что кипит – она испаряется мгновенно.

Пару слов о конструкции. Блок питания на схеме я специально нарисовал схематически, т.к. хоть на фото и на приведенной в конце статьи в качестве примера платы – он есть, но все же останавливаться я на нем не буду. 24в они и в Африке 24в. Скажу лишь что в моей конструкции использовалась NCP1200 в классической схеме включения без каких-либо изысков. Работает вполне прилично.
Паяльник: в данном конкретном случае обычный китайский за 10$. Тот который с термопарой. Денег на нормальный я как всегда пожалел.  О разнице с паяльником с термопарой я уже распинался тут. Рекомендации по изменениям во входном усилителе термодатчика уже тоже были. Здесь же номиналы указаны для паяльника с термопарой. Прошивка также “оптимизирована” под него. Хотя как по мне, так и с терморезисторным HAKKO будет работать…


Входной усилитель. Здесь меня как всегда настигли очередные грабли заботливо подготовленные фирмой Atmel. Дело в том, что ножек мне ровно-ровно хватило под завязку, и от PA0 который по совместительству является AREF отказываться очень не хотелось. Встроенный Источник Опорного Напряжения без конденсатора на той же AREF пользовать нельзя (а ведь же в Tiny13 можно!!!). Потому и пришлось использовать в качестве ИОН VCC 5в, тем более, что опыт с STM8 уже был… В общем и целом ничего военного, но если принять 500С за верхнее значение АЦП, то напряжение на входе соответствующее 450С (а это уже та температура, которую нужно реально измерять) должно бы составлять 4.5в. А это уже под силу только ОУ с Rail-to-rail выходом. Именно поэтому и использована AD8542. Вполне могли бы подойти MCP602, MCP6022, MCP6001, LMC7101 и т.д. Ну или мудрить с двухуровневым питанием. Как вариант, можно применить отдельные, к примеру 9…12в и более дешевую и распространенную LM358.
Цепи установки температуры: Фактически R10,R13,R14 можно заменить одним переменным резистором номиналом 1…100к, включив верхнюю ножку (по схеме) на 5в питания, а нижнюю на землю. Тогда температура будет регулироваться от 0 до 500С. Но на мой взгляд все же правильнее выбирать соотношение резисторов которое даст на верхней ножке R14 – 4.5в (читай 450С), на нижней около 2в (200С соотв.).

Налаживание конструкции. Налаживание сводится к установке при помощи R15 на выходе ОУ (входе АЦП) напряжения 3в при температуре жала 300С. Жало в этот момент должно быть помещено в каплю припоя на поверхности с низкой теплопроводностью (тефлон, керамика и т.д). Измерения можно проводить простым термометром с зондом-термопарой, которым комплектуется большинство китайских мультиметров. Настройку лучше всего повторно дополнительно проконтроллировать при 200 и 450С.

В конце как всегда рисунок с фуз-битами.

Да, и еще…. Кто до конца не дочитал – я не виноват. Конденсатор С3 лучше впаять после программирования МК.

Файлы:
Схема в SPlan 7

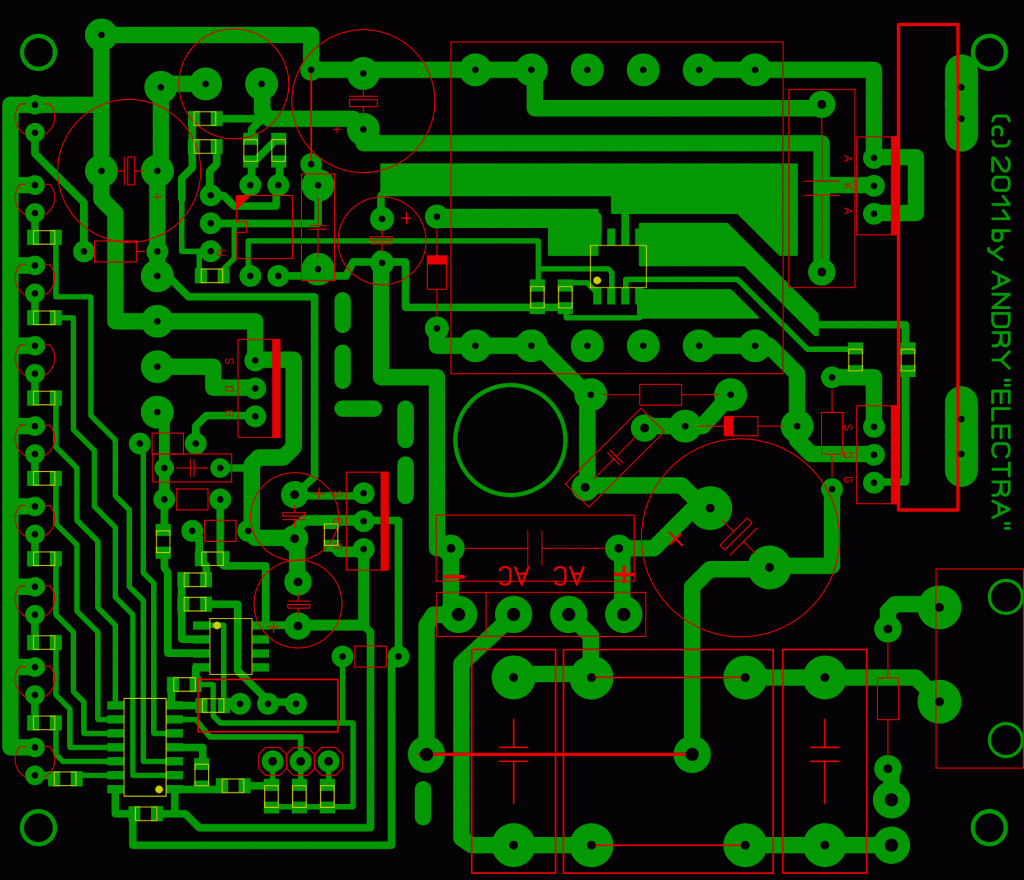

Печатная плата (пример) в Spint Layout 6
Прошивка

156 Comments

  1. Андрей сказав:

    Что-то вместо прошивки, схема…(

  2. Андрей сказав:

    Печатная плата ни 6-кой, не 5-кой не открывается.

    • electra сказав:

      То у Вас наверное та шестерка которая пятерка, в которое какое-то тело напхало макросов по самое не балуйся, перерисовало сплэш и само(до)вольно обозвало SprintLayout 6. Качните (или купите) настоящую шестерку и будет счастье.

  3. Андрей сказав:

    Да…и пришло мне счастье…) Если можно, про трансформатор по подробнее. Используется готовый? На какую частоту используется NCP1200?

    • electra сказав:

      60кгц, E32/16/9, N87, зазор 0.6мм. Первичная обмотка – 55 витков провода 0.5 мм, 600мкгн, вторичная обмотка – 11 витков проводоа 4 x 0.5 мм. Комплектующие на транс с металлолома, какого-то ATX блока питания, потому не спешите травить плату, такой каркас найти скорее всего не получится – скорее всего потребуются габаритные изменения. Да и в общем-то плата приводилась скорее просто как пример разводки…

  4. Юрий сказав:

    Здравствуйте Андрей (electra)
    Пару лет валялся паяльник от станции с “гордым” названием GORDAK и я всё подумывал собрать под него станцию. Просмотрел много чего в нете, но всегда что-то не нравилось, последнее время выбирал между станциями от Михи Псков с “Радиокота” и этой http://progcode.narod.ru/ex_author/tp_control.html. Склонялся больше к последней, не люблю по сто раз кнопки тыкать и вот совершенно случайно наткнулся на Ваш сайт и схему первой станции на Tiny13. Это было неделю назад, сегодня я ей уже работаю и скажу честно она меня устраивает, НО зашёл на Ваш сайт вчера и увидел новую станцию на Tiny24. Почитав описание и сразу-же решил её собрать. Соглашаюсь с Вашим мнением о том, что “навороты” для домашней станции не нужны, сам откалибровал температуру и всё, а дальше хватает простой индикации. Ну и как всегда есть пожелание, в описании сказано что станция через 40 мин. “засыпает”, т.е. полностью отключает нагрев (поддержание заданной температуры) если я правильно понял. А нельзя ли сделать так, чтоб она не совсем “засыпала”, а переходила на поддержание, ну скажем, 150гр., а таймер снова перезапускался минут на 15 и только потом станция уходила в “глубокий сон”.
    Но в любом случае хочу сказать Вам БОЛЬШОЕ СПАСИБО за простые и надёжные конструкции.

    С уважением Юрий.
    (Донецк)

  5. Юрий сказав:

    Это опять я, извините Андрей, в предыдущем комментарии я не правильно указал время первого отсчёта таймера и второго. Конечно хотелось бы наоборот – через 15мин “полусон”, а через 40мин “глубокий сон”. В планах встроить в подставку паяльника микрик что-бы при снятии паяльника с подставки будить станцию из “полусна”.

    С уважением Юрий.

    • electra сказав:

      Здравствуйте, Юрий! Можно то оно все можно, но… Я конечно понимаю, всем не угодишь. Но тем не менее есть некоторое количество аргументированных возражений:
      1. Здесь таймер задумывался изначально как средство против пожара и лишь во вторую очередь против обгорания жал. Хотя и второе конечно же очень важно. Эксплуатация подобных паяльников с таймером и рабочей температурой 330…370С показала, что жала за 25…35грн служат не менее 1…1,5года. И это при ежедневной эксплуатации 3..4часа.
      2. Полунагрев для таких нагревателей штука сомнительная. Время выхода на рабочую температуру будет не 2..3с. Скорее всего такая “фича” через полгода замахает. Хотя для нагревателей такого типа (http://www.aoyue.com/en/articleshow.asp?articleid=327) идея более чем годная
      3. Ну и наконец у МК просто закончились ноги… Да и для себя я в общем-то считаю конструкцию завершенной, хотя найденный баг конечно же подправлю. Лучшее – враг хорошего – сами знаете.

      Если уж Вас и не покинет идея с “микриком” в подставке – пожалуйста – выход есть. Берем нормальнозамкнутый контакт, один конец на землю, другой конец через цепочку параллельно включенных R=1МОм и С=1…4.7мкф на Reset МК. Происходить будет примерно следующее: при снимании паяльника с подставки – будет подаваться импульс на Reset, при установке паяльника на подставку – земля будет отрываться от RC цепочки и резистор будет разряжать С для следующего цикла. Время работы таймеров по Вашему желанию подправлю – это не сложно – они вынесены как раз на такие случаи в константы в шапке.

  6. Юрий сказав:

    Добрый день Андрей.
    Спасибо за за ответ, с микриком как раз так и думал (RC цепочка на Reset). По поводу таймера – у меня нет опыта работы с такими паяльниками, а у Вас есть, по этому думаю что Вы правы. А по поводу бага немного не понял, я только собираюсь сделать эту станцию.

    С уважением Юрий.

    • electra сказав:

      По поводу бага я имел ввиду, что разработка достаточно свежая – и если Вы найдете какой-нибудь баг, который не нашел я – я конечно же подправлю.

  7. Конопля Евгений Эдуардович (Konoplj2010) сказав:

    Приветствую. Вот я заметил что для нагрева спирали Вы используете транзистор IRFZ44, я нашел на него даташит и заметил стандартную фишку от MOSFET. Дело в том что для полного открытия транзистора надо подать 10 Вольт на затвор, а у Вас подаётся только 5 Вольт так что можно предположить что транзистор T1 открывается не полностью и поэтому на нем падает напряжение. Если я правильно понимаю ситуацию то транзистор Т1 будет греться, а спираль недополучит необходимое напряжение и ток. Вот теперь вопрос: не лучше было бы установить схему согласования для питания транзистора которую за питать от напряжения 10 Вольт? И ещё вопрос: если станция уже работает то как сильно греется этот транзистор в момент разогревания паяльника?

    • Юрий сказав:

      Здравствуйте Евгений Эдуардович.

      Я собрал первую паяльную станцию на Tiny13 и тоже сначала сомневался в том что транзистор будет полностью открываться и будет греться. Но на деле он (транзистор) холодный совсем, хотя я на всякий случай прикрутил к нему небольшую пластинку из алюминия. Очевидно при токе потребления паяльника 2А пяти вольт хватает что-бы открыть транзистор, это только моё мнение.

      С уважением Юрий.

      • electra сказав:

        Ну 5в это не 2…3в. А 100…200гц это 300кгц. Потому и холодный. Если сомневаетесь – поставьте IRLZ44 – тот гарантированно открывается полностью от 5в, но менее распространен. График зависимости сопротивления канала от вольт на затворе можете посмотреть в даташите.

  8. Юрий сказав:

    Здравствуйте Андрей.
    Получил сегодня посылочку с заказом из Вашего магазина с Tiny24A, сегодня постараюсь закончить сборку станции. О работе оной обязательно отпишусь.

    С уважением Юрий

  9. Юрий сказав:

    Добрый вечер Андрей.
    Вот я и собрал вторую Вашу паяльную станцию, правда немного пришлось поизгаляться над тинькой. Дело в том, что я спроектировал печатную плату под выводные детали, а МК нашёл только в соике, вот и пришлось изготовить переходник. Ну да это мелочи, станция работает, но на рисунке фуз-битов, скорее всего, должна стоять галка напротив “CKDIV8”. После того как я запрограммировал МК, вставил в панельку на плате, включил питание и начал масштабировать входной усилитель, буквально через пять минут станция “заснула”. Попытки пробудить её вращением ручки переменника ни к чему не привели. После “перевключения” питания станция снова заработала и снова уснула через пять минут. Поизучав с помощью фуз-кальколяторов работу генератора и основываясь на своих данных запрограммировал “CKDIV8” и поставил станцию на прогон. По истечении 40 мин. станция как и предписано – “заснула”, на этот раз она легко “проснулась” от поворота ручки резистора. Думаю теперь всё в порядке, температуру держит нормально. От микрика в подставке отказался, своё желание иметь режим пониженного нагрева удовлетворил применением ползункового переключателя на два положения подключив средний вывод к порту МК, один крайний вывод к среднему выводу переменного резистора, а второй крайний вывод к точке соединения R14 и R13. Теперь идя покурить или приготовить себе кофе просто щёлкаю переключателем в положение минимального нагрева, при этом ещё и перезапускается таймер.
    В целом работой станции доволен. Спасибо автору!

    С уважением Юрий.

    • electra сказав:

      Здравствуйте, Юрий!

      Рад что у Вас все получилось. А “грабли” с фузами – так это Атмел был бы не Атмелом если бы не эти грабли. На них обязан наступить каждый собирающий / программирующий и т.д. Иногда со смертельным исходом (для МК конечно). Как Вы уже поняли, программирование фуза CKDIV8 привело к включению делителя тактовой частоты на 8, она упала до положенного 1мгц и все процессы нормализовались. Могу предложить свой вариант “дежурного режима” – три последовательно включенных диода 1n4148 анодом на среднюю ногу подстроечного резистора, катодом через переключатель с одной группой контактов на замыкание на землю. В замкнутом положении напряжение на входе АЦП МК будет ограничиваться независимо от положения ручки до 1.5в, т.е. 150С (примерно). Но как я уже и говорил – срок службы жал на правильно настроенном паяльнике а не “китайце” – Вас приятно удивит, даже при постоянной эксплуатации при температуре 330…350С.

  10. Юрий сказав:

    Здравствуйте Андрей.

    По поводу CKDIV8, я тому что не плохо было-бы подправить картинку в статье, а то могут посыпаться не нужные вопросы. Я привык сначала использовать свои знания и опыт, а потом задавать вопросы. По поводу “граблей” и “смертельных” фузов в курсе, и всегда сначала думаю, а потом делаю.

    С уважением Юрий.

  11. vladim сказав:

    Что нужно изменить в схеме чтобы использовать паяльник с терморезистором вместо термопарного.

    • vladim сказав:

      Понял что кроме схемы и прошивку нужно переписывать,ну значит никак.
      А так задумка оригинальная со светодиодами

      • electra сказав:

        Здравствуйте! Извините за долгое молчание, не каждый вечер время находится к сожалению…. Ничего переписывать не нужно, я думаю даже лучше работать будет. В принципе все необходимые изменения / разница описана здесь: http://radio.aliot.com.ua/?p=409 Если вкратце применительно к наименованиям этой схемы – уменьшаем R19 до 20…30к, уменьшаем коэффициент усиления ОУ для начала в 10 раз (R15, R16). Дальше настройка.

  12. vladim сказав:

    Здравствуйте!
    Скажите вот по такой схеме http://rghost.ru/45090625 работать будет.У нас AD8542 проблемно найти а tiny24 есть.Сначала думал собрать ту что на tiny13 и lm358 но потом вы выложили эту конструкцию а она поинформативнее для работы.Кстати я вижу в этой схеме вы уже не ставили диод с резистором параллельно нагревательному элементу а значит нормально работает и без них.

    • electra сказав:

      AD8542 для паяльника с терморезистором и не ищите, наверное… Все будет работать и с LM358, рабочий диапазон уже будет достаточно далеко от нуля. Схема, приведенная Вами работать будет, но R9 возможно нужно будет увеличить, а R11 R17 однозначно уменьшить.

  13. Михаил сказав:

    Здравствуйте, Андрей! Давно искал схему такой станции! Пытался раздобыть копию HAKKO 936. Нашел среди Ваших конструкций. Понравилась, загорелся! Заказал ATtiny13 и IRLZ44(на будущей неделе придут), сделал печатку. Стал уже подбираться к изготовлению корпуса. И вот на тебе!!!:))) Ваша новая разработка, еще круче. Право и не знаю, что делать!:))) Спасибо большое за конструкции, изготовлю, отпишусь обязательно! С уважением, Михаил. Красноярский край, п. Светлогорск.

  14. Михаил сказав:

    Здравствуйте, Андрей!
    А нельзя ли вместо IRFZ44 поставить MOC3061+BTA138 чтобы питать паяльник переменкой!

    • electra сказав:

      Здравствуйте, Михаил! Наверное имели ввиду BT138… Не совсем понятна цель, которую Вы преследуете. Если это высоковольтный (220в) паяльник, то попробовать можно, хотя я и не представляю что это за каша на выходе будет. ШИМ около 100Гц с контроллера + оптосимистор с контролем перехода через ноль + сеть 50 гц. Теоретически работать будет, практически под большим вопросом безопасность, с учетом гальванической развязки возможного термодатчика в таком паяльнике. Я бы конечно осциллографом бы обязательно посмотрел что на нагревателе происходить будет… Если это обычный 24 вольтовый паяльник – не совсем понимаю зачем это нужно. Ведь даже с финансовой точки зрения выпрямитель + полевик дешевле (или не дороже), чем симистор + оптосимистор. Даже ведь импульсный блок питания нынче собрать (купить) проще, чем аналогичный трансформатор. Ну хотя у Вас похоже какой-то отдельный случай.

  15. Михаил сказав:

    Здравствуйте, Андрей!
    Спасибо за ответ.
    Все просто, есть трансформатор ТПП-271. На выходе 20 Вольт и около 2 Ампер. После выпрямителя для паяльника многовато получается. Вот я и подумал, а что если питать паяльник через симистор. Делать импульсник – опыта маловато, да и с комплектующими проблема. Правда есть готовый импульсный на 24 Вольта от принтера, но он расчитан на 1,5 ампера. А у меня лежат новые паяльник и термопинцет НАККО и оба на 50 Ватт! Вот поэтому и задал вопрос по поводу симистора.
    С уважением, Михаил.

    • vladim сказав:

      Под нагрузкой его проверь и напряжение так упадет что и паяльнику не хватит .2 ампера ну никак транс этот не вытянет максимум 1.8 ампера с реальным нагревом и параллельным соединением обмоток.Транс лучше брать типа ОСМГ-0,063УЗ 24 вольта 63вата у ребят торгующих электрикой на рынке среди хлама они бывают и обычно дешево.
      P.S c импульсным БП станция неустойчиво будет стоят и тянуться за паяльником.Честно сказать импульсникам в паяльной станции не доверяю.

      • vladim сказав:

        Можешь также поискать более компактный транс питания от переносных ТВ типа Сапфир,ЮНОСТЬ,Шилялис 402 и там немного домотать вторичку.

      • electra сказав:

        Ой-ой какое категоричное и главное обоснованное утверждение :-))) То Вы “готовить” их просто не умееете…

    • electra сказав:

      Понятно… Пробуйте лучше с трансформатором. Принтерный вряд ли подойдет.

  16. vladim сказав:

    “То Вы «готовить» их просто не умееете”

    возможно и такое (но так-как коробка такая же есть и феррит то думаю проблем с повторением ИИП по вашей печатке не возникнет).А главное смущает что даже в фирменных станциях от 10тыс и выше присутствует понижающий тороидальный транс да и мне чем меньше деталей тем спокойней .А большой вес станции мне просто необходим чтобы не стаскивать её со стола сильно потянув за паяльник.
    Здесь ,как говорится, каждому свое.

  17. Михаил сказав:

    Спасибо за ответы!
    ТПП-271 на холостом ходу выдает 23 Вольта переменки. При нагрузке 2.2 Ампера падает до 21.5 Вольта. Греется я бы сказал умеренно. Плохо то, что без нагрузки, после выпрямителя 32 Вольта. Чет стремно, както!:) Есть еще 6 совершенно одинаковых импульсников от мини-АТС ПАРТНЕР, их можно было бы переделать. Схем к сожалению нет но комплектующие пригодились бы. Так я не знаю как посчитать их мощность исходя из размеров сердечника. Но трансы там немного больше чем у импульсника принтера. Пришла наконец то посылка с АТтиньками и IRLZ. Так что пока наверное соберу схемку блока управления а уж потом буду решать с блоком питания. Тем более есть задумка сделать двухканалку, сразу и для паяльника и для пинцета!:) Единственное условие-упаковать все в корпус от компового БП. С импульсниками это не сложно а вот с тансом придется повозится.
    vladim: С барахолкой в моей деревне напряг!:) Живу в заполярном поселке, если что то надо, то только почтой из инета выписать можно. ОСМГ-0,063УЗ я здесь лет 15 назад видел. А вот пяток трансов от ФОТОНА 31ТБ у меня в загашнике есть. Надо только глянуть потянут ли они 50 Ватт. Еще раз спасибо за поддержку и советы! Всем здоровья и удачи!

  18. vladim сказав:

    “потянут ли они 50 Ватт”

    потянет без проблем.Чтобы не уместить в корпус компового БП нужно реально постараться.

  19. Михаил сказав:

    “Чтобы не уместить в корпус компового БП нужно реально постараться.”
    Я тоже так подумал!:))) Трансы от ФОТОНА прогружу в понедельник, потом отпишусь.

  20. Юрий сказав:

    Подскажите какой номинал резистора 2 ватного который стоит во вторичке БП, паралельно електролиту 1000мкФ после дроселя. Он типа нагрузочный? или для чего ? На схеме его нет.
    На фото готового блока он с правой стороны возле красного светодиода, похож на 110 Мом по цветам

  21. vladim сказав:

    “Он типа нагрузочный?”

    да нагрузочный так-как ИИП не любит работу без нагрузки но совместно со схемой паяльной станции можно не ставить(роль нагрузки в данном случае выполняет линейный стабилизатор 7805).

  22. Михаил сказав:

    Фсё, трансформатор от ФОТОНА 408 годиться на все сто! Тепленький конечно, но учитывая импульсный характер работы регулятора, то что надо.

  23. vladim сказав:

    “Тепленький конечно”

    они стандартно в этих телевизорах вообще нагревались так что горячие были постоянно.Транс этот сделан на совесть и это самый лучший вариант по качеству и габаритам который можно найти в хламе телемастера.
    Удачи в повторении конструкции.

  24. Михаил сказав:

    vladim, Спасибо!

  25. Юрий сказав:

    А есть у кого схема БП на 24 вольта с номиналами того что на печатке автора?
    И реальны ли те номиналы деталей что подписаны на печатке?

  26. Тарас сказав:

    Хороший проект, будем собирать.
    electra следующий проект наверное будет с индикацией на семи сегментном индикаторе и энкодере?

    • electra сказав:

      Да может когда и будет. Сложного ничего в выводе на семисегментный дисплей и приеме данных с энкодера в общем-то нет. Самое же интересное все таки в алгоритме работы с нагревателем и, возможно, в какой-то мелочи-изюминке понравившейся собираюшему и которой нет в других проектах. А так станций на просторе интернета с разными индикаторами пруд пруди… Выбирай любую, слава богу практически все некоммерческие, так что обычному радиолюбителю есть где разгуляться. Да и других идей есть великое множество, но как всегда не хватает времени.

  27. vladim сказав:

    “семи сегментном индикаторе и энкодере”

    лучше на семи сегментном индикаторе с регулировкой переменным резистором и желательно на более распространенной микросхеме типа mega8 или на худой конец mega48.
    Самая главная изюминка это “мозги станции”(прошивка) со своим алгоритмом работы.

  28. Николай сказав:

    Уважаемый автор. Не могли бы Вы переписать прошиву под другой проц. Например ATtiny26 или 2313 или Mega8. Для меня Tiny24 труднодоставаем.

    • electra сказав:

      Боюсь ничего не выйдет, Николай. Tiny2313 не содержит АЦП, Tiny26 не содержит нужного в этом проекте аппаратного ШИМ на Timer0. Mega8 так и вообще совсем другой МК…. Простой правкой регистров здесь не обойтись (собственно все как всегда у Atmel), а вслепую вносить более серьезные изменения – не возьмусь, дурное это занятие… Так что ищите Tiny24 или другой, более подходящий Вам проект.

  29. Николай сказав:

    Спасибо за ответ. Этот проэкт более чем подходящий. Буду заказывать Tiny24. Еще раз спасибо.

  30. Okzim сказав:

    Здравствуйте, Андрей!
    Хорошая паяльная станция.К ней только термо-фена не хватает.Вопрос заключается в том не планируете вы дополнить станцию термо-феном?

    • electra сказав:

      Здравствуйте, Окзим! Нет, пока не планировал, пользуюсь промышленной Aoyue 2702A, на большее пока не тянет. А вот к паяльникам, это да – имею страсть. Будет скоро новый проект паяльной станции на железе Aoyue 2900 на очень интересных жалах T12. Точнее уже все готово, осталось только оформить…

  31. ghostbuster сказав:

    Добрый день, подскажите как правильно называется тип разъема под паяльник? Похож на “5 Pin XLR” и “GX16-5 aviation plug”
    Спасибо!

    • electra сказав:

      Здравствуйте. Да кто как хочет, так и называют. Мне еще известно название MIC325, и ответная часть к нему – MIC335

  32. vladim сказав:

    Разъем на картинке у автора типа XS (если с винтиком сбоку фиксирующим внутреннюю часть штекера то XS-16 AC-5pin и выше а если без винтика то XS-12 AC-5pin и ниже). Чем меньше контактов тем дешевле.В принципе можно обойтись XS-12 AC-4pin или побольше XS-16 AC-4pin.

    “«5 Pin XLR» и «GX16-5 aviation plug»” это большие,громоздкие штекера и гнезда к ним.

  33. vladim сказав:

    “на очень интересных жалах T12” жала то интересные тут ничего нечего возразить.Но вот то что они совмещены с нагревателем (точнее в жале и находиться нагреватель,при этом судя по сопротивлению нагревателя он нихромовый )а цена всей этой монолитной конструкции с одним типом жала зашкаливает 250 гривен.
    Гораздо бюджетнее использовать паяльник от станции FX8801 (по цене аналогичен одному жалу Т12 ,мощностью уступает на 5W и составляет 65W а жала подходят от народных Lykey,Baku и прочих,при этом нагреватель пленочный A1560.)

    • electra сказав:

      Не хочу с Вами спорить. Нет особого смысла. Это нужно один раз попробовать поработать денек таким паяльником чтобы почувствовать разницу. Время нагрева / время реакции такого жала лучше самых хороших экземпляров Hakko / Goot на народных жалах в разы. Про китайские нихромовые поделки молчу. Электролитический конденсатор в модуле процессора на современной бессвинцовой плате выдергивается “на ура”. И т.д. А насчет цены… По T12 у нас в Украине честно говоря странная ситуация. То что у нас продается по 160…250 гривен под видом Aoyue WQ – это и не совсем T12, хотя в Aoyue станции работает. Настоящие T12 на пару сантиметров длиннее. Я очень даже оригинальные T12 покупал у братьев наших желтолицых в пределах 4…5$. Да, конечно народные (и кстати фирменные Hakko) стоят там же 0.8…1$, но поверьте, оно того стоит!

  34. vpashko сказав:

    Здравствуйте, у меня вопрос к тем кто уже собрал станцию, неужели при первом включении все было гладко и не надо настраивать, на сайте Радиокот – станция от Михи-пскова 333 страницы обсуждений по усилителю(наводки, температура скачет плюс-минус 5,10 и тд. и пт.) если здесь все так гладко то я снимаю шляпу перед автором и после Ваших высказываний буду делать.(Но все-таки хоть что то же надо настраивать, или как говорится – сел и поехал???.

    • electra сказав:

      Здравствуйте! Настраивать конечно же нужно в рамках того как это описано в основной статье, ну а кол-во “граблей” разумеется зависит только от собирающего. Довольно давно пользуюсь этой станцией дома, особых неудобств не испытываю.

  35. vpashko сказав:

    Здравствуйте, если можно покажите работу станции???

  36. vpashko сказав:

    Блин я из Запорожья, залезь на 9 этажку я в биноколь увижу!!!

  37. vpashko сказав:

    Ну а если серьезно!!

    • electra сказав:

      А что серьезно? Что Вы хотите увидеть? Работающую линейку из светодиодов или Вы не верите что конструкции на этом сайте все рабочие? Не верите – не собирайте, дело хозяйское. Как вариант почитайте отзывы уже собравших Собравшие есть. Видео Вам точно ничем не поможет, а я эти новомодные плюшки с ютубом я лично не люблю, тем более что смотреть особо не на что.

  38. vpashko сказав:

    Вот это удар от земели ниже пояса, все-все-все, я молчу.

    • electra сказав:

      Не обижайтесь. если собрали – не заработало – лучше спросите – чем смогу – помогу. А доказательства того что работает, ведь реально есть в комментариях выше.

  39. vpashko сказав:

    Нет я только собираю, печатка в Spint Layout 6 не открывается что не так?

    • electra сказав:

      Sprint Layout не настоящая 6-ка. См. пост #3-4 (выше). Настоящий имеет массу отличий от 5-го, а не только гору новых макросов. В частности нормально работает вывод на экран под WIN7.

  40. vpashko сказав:

    Добрый день, подскажите пожалуйста в место усилителя AD8542 можно поставить MCP602???

    • electra сказав:

      Лучше бы конечно MCP6022, он тоже довольно распространенный, но за неимением – можно. Для паяльника с термопарой – будет некоторая нелинейность в начале диапазона измерения.

  41. Dima0867 сказав:

    Прекрасная разработка, заработала сразу, ждем новых работ! Спасибо!

  42. vpashko сказав:

    Добрый день, подскажите какой программой прошивали ATtiny 24, я так понял что ‘Конякой’ не прошьешь??

    • electra сказав:

      Добрый день. Не знаком с Вашим жаргонным названием “коняка”…. Я прошивал из под AVR Studio ISP-совместимым USB программатором. Из под других программ и программаторов проблем быть не должно – Attiny24 не такой уж и редкий МК.

  43. vpashko сказав:

    Добрый вечер, в общем станция работает как-то так, но не так. В место AD8542 поставил MCP6022. При первом включении (без настройки)мигает светодиод LED6 и подмигивает LED0,LED1, через определенное время горят постоянно LED6,LED7.IRFZ44 очень таки теплый но не холодный это точно.При вращении R14 нет этого предложения…от автора..при движении ручки R14 в ту или иную сторону вновь появится моргающий светодиод и шкала (а вместе с ней и температура) будет стремиться к этому светодиоду.Что не так? 4,5V и 2v
    на R14 не проверял, с помощью R15 на выходе ОУ (входе АЦП) напряжения 3в не настраивал, может это из-за этого?.

    • electra сказав:

      Начните с тщательной проверки монтажа и установленных номиналов деталей. Как видите буквально несколько дней назад другой человек собирал – заработало без приключений (см. 4 комментария выше). Признак работающего ПО в микроконтроллере – движущийся вслед за ручкой резистора светодиод. Ну а уж дальше будете настраивать обратную связь на ОУ.

  44. vpashko сказав:

    Добрый день, на сколько я понял если к ATtiny 24 подключить ТОЛЬКО светодиоды и R14 то при движении вслед за ручкой резистора будет двигаться светодиод?

  45. vpashko сказав:

    У меня ATtiny 24А, я не думаю что из-за буквы какие то глюки…

  46. vladim сказав:

    vpashko,фьюзы правильно расставили ?

  47. vpashko сказав:

    Да,правильно

  48. vpashko сказав:

    Фьюзы как на картинке, прошиваю avrdude

  49. vpashko сказав:

    Вот по этим сылкам есть в интернете два калькулятора, если ввести в них ну скажем ATTiny2313 то фузы будут отлмчатся, так какой брать за основу???
    http://www.engbedded.com/fusecalc
    http://radioshemi.ucoz.ru/FUSI/calc.html?part=ATtiny2313

  50. vpashko сказав:

    Добрый вечер, у меня вопрос: если по внимательней взглянуть на печатную плату то вторая ножка AD8542 идет на 2 резистора-это R16 и R17.Из R16 дорожка идет на R15 а от второй вывод R17 по схеме идет на минус а по печатке непонятно на какие радиоэлементи и через один на минус и через второй на плюс??? Так где же лажа??

    • electra сказав:

      Лажи нет. Плата адаптирована под оба варианта нагревателей – с терморезистором и термопарой. Ставьте те детали и тех номиналов которые нужны по схеме. Про схемотехнику для нагревателя с терморезистором можете почитать в статье предшественнице – “Простая паяльная станция”

  51. vladim сказав:

    “Плата адаптирована под оба варианта нагревателей — с терморезистором и термопарой”

    То есть вот это :
    “Если вкратце применительно к наименованиям этой схемы — уменьшаем R19 до 20…30к, уменьшаем коэффициент усиления ОУ для начала в 10 раз (R15, R16). Дальше настройка”

    ещё не все так-как нужно добавить ещё резистор со второй ноги AD8541 на питание.

  52. vpashko сказав:

    Фьюзы как на картинке
    http://webfile.ru/account

  53. Korhan сказав:

    Уважаемый Автор!
    Если моя просьба не слишком наглая, поделитесь пожалуйста исходником.
    С уважением,
    Korhan.
    startcev_z”СОБАКА”mail.ru

  54. vpashko сказав:

    Ну что я хочу сказать,не получается запустить, может что-то с прошивкой, перезалейте на всякий случай.

  55. vladim сказав:

    Electra,Здравствуйте.Скажите пожалуйста достаточны ли номиналы резисторов в [url=http://rghost.ru/50133450]этой[ /url] схеме для работы станции с терморезисторным паяльником или нужно что-то изменять.На вашей печатке выше указаны дополнительные элементы для другого паяльника при использовании LM358 или всё же AD8542 так-как разводка платы подходит для обеих микросхем ?

    • electra сказав:

      Для терморезистора с головой подойдет LM358. Там начальное смещение гораздо больше и маленький коэфф. усиления. Подробнее про номиналы можете почитать тут: http://radio.aliot.com.ua/?p=409

      • electra сказав:

        LM358 в этой конструкции пожалуй все таки нет. Забыли еще про один нюанс – источник опорного напряжения = VCC, т.е. ОУ должен быть с Rail-to-rail выходом. Иначе будет ограничиваться все где-то 4в, а это 400С соответственно.

  56. vladim сказав:

    Да просто решил поставить ad8541 так-как приобрел несколько по случаю и по качественнее она 358 будет.Хотя был недавно удивлен увидев что в hakko fx-951 (как в клоне так и оригинале)усиление сигнала с термопары собрано на lm358.

  57. vpashko сказав:

    Добрый день, подскажите друзья в Протеусе кто-то запускал станцию, у меня в Протеусе не то что не работает а вообще не запускается.

  58. vpashko сказав:

    Добрый день Андрей. Вы пишите что соотношение резисторов которое даст на верхней ножке R14 — 4.5в (читай 450С), на нижней около 2в (200С соотв.) так эти показания принципиальные? У меня на верхней 4.5в а вот на нижней 2.7в и при этом не светяться два светодиода LED0, LED1.На сколько я понимаю надо все-таки добиться 2в и уменьшить R13???
    И еще Вы пишите: по мере нагрева шкала заполняется горящими светодиодами и по достижении желаемой температуры мигающий светодиод указывающий установленную температуру становится просто горящим. У меня мигающий светодиод тоже движется за R14, но шкала не заполняется горящими светодиодами а светодиод так и остается мигать…???

    • electra сказав:

      Добрый день. Ну в общем все понятно… Микроконтроллер Вы запустили, 2.7 в – не принципиально – это фактически нижний предел установки температуры (2.7в = 270 градусов). Если устраивает – можете так и оставить. Незаполняющаяся шкала означает что либо не греется паяльник (узел управления питанием нагревателя) либо не измеряется температура (узел измерения температуры, обвязка ОУ и т.д.) У Вас почти все получилось…

  59. vpashko сказав:

    Не запускалось по очень простой причине, hex файл который я скачал (ну как так сказать – недоперезакачался), такое у меня когда-то было с браузером Хром и когда заново скачал через другой браузер то и в Протеусе заработало, так что кто читает этот комментарий всегда проверяйте работоспособность в Протеусе ну или у авторов тех или других устройств спрашивайте размер hex файла.
    Паяльник греется но шкала не заполняется, буду смотреть (узел измерения температуры, обвязка ОУ и т.д.).

    • electra сказав:

      Насчет ОУ – правильным путем идете. Насчет протеуса – не вводите народ в заблуждение, далеко не все и не всегда там работает. Но при этом замечательно работает в железе. Это ФАКТ.

  60. vladim сказав:

    Electra,Здравствуйте.Извините я так и не понял будет ли работать терморезисторный паяльник с AD8541 или AD8542 по последней схеме что я выкладывал или нужно обязательно ставить LM358 ?

  61. vladim сказав:

    Спасибо.Буду разводить плату и собирать.

  62. vpashko сказав:

    Добрый день Андрей.Подскажите, почему на печатке к 4 ноге AD8542 не подходит прямой минус???

  63. vladim сказав:

    vpashko:все там подходит напрямую через 0-вую перемычку для удобства разводки платы.

  64. vpashko сказав:

    Вот и я о том-же, пока минус от БП непосредственно к 4 ноге AD8542 не подпаял ни-че-го не получалось, а сейчас все Окейно.

    • electra сказав:

      Перемычка видимо была не совсем перемычкой. Это то, о чем я всем всегда говорю – проверяйте монтаж! 80-90% всех проблем из-за монтажа (непропаи, недопаи, КЗ и т.д).

  65. vladim сказав:

    vpashko:перемычка имеет нулевое сопротивление и если припаяна правильно то все должно быть нормально.Видимо у вас был непропай или перемычка была дохлой.

  66. vpashko сказав:

    Добрый день Андрей, а нет ли у Вас что-то на подобии только для паяльного фена http://www.e-voron.dp.ua/catalog/012070

    • electra сказав:

      Нет. Хотя смысл там тот же, только нагреватель 220в. Вполне можно пристроить эту станцию: http://radio.aliot.com.ua/?p=409 Там как раз нет ШИМа, только вкл-выкл. То, что надо. Нужно будет только добавить симистор + оптосимистор вместо полевого транзистора. Регулировку оборотов – обычный регулятор напряжения 12…24в. Хотя честно говоря с “улиткой” в ручке связываться Вам и не рекомендую. Если хотите хорошую станцию – только компрессорная.

  67. starper сказав:

    Здравствуйте, Андрей! Месяц просидел с Вашими статьями перед глазами и комментариями в туманной голове. Я -пенсионер и радиолюбитель по жизни, но старой формации. Вот и пришлось сначала создавать извилины в мозгу по поводу программирования микроконтроллеров (мне казалось это непостижимым).Зделал программатор, прошил МК, неделю провел за сборкой станции.Повозился долго с настройкой и калибровкой температуры. Многое сразу не получилось, но результата добился. А теперь я просто в восторге от Вашей разработки, не нарадуюсь! Можно было купить готовую, но я привык радоваться сделанному своими руками, а не блестящими цацками. Спасибо Вам за Вашу работу! Она достойна таки похвалы!

    • electra сказав:

      За похвалу спасибо. Касаемо радости вещам сделанным своими руками – абсолютно полностью с Вами солидарен.

  68. chip сказав:

    Добрый вечер.Андрей собираю вашу паяльную станцию.Но не получается запустить БП на выходе только 4 вольта.Трансформатор мотал EI 40.0/11.7/11.7 PC40 TDK.первичка 43витка 0,63мм,вторичка 9витков 0,63 * 4.Номиналы все как на печатке.Кроме 0,27ом,30к ,я поставил 0,33 ом и 33К соответственно.Полевик 4NK60.Ответ можно выслать на почту anton-irishka@mail.ru.

    • electra сказав:

      Здравствуйте. Извините за поздний ответ – не каждый день получается сюда зайти. Не думаю что проблемы в номиналах. Проверяйте фазировку обмоток, цепи обратной связи. И было бы неплохо померять индуктивности обмоток…

  69. chip сказав:

    Спасибо за ответ,с БП разобрался.Не могу выставить 3 вольта на входе АЦП (7 ножка МК),у меня только 1,9вольта максимум.И правильно ли стоит резистор R11 220ом,а на печатной плате 1К.Так где правильно?

    • electra сказав:

      220 Ом правильно, хотя и особенного значения этот резистор не имеет. Будет одинаково хорошо работать и с 1K и 220r и 10r… Попробуйте увеличить R16 до 200…300к.

      • chip сказав:

        Вроде получилось настроить температуру.только + – 10градусов не бьет.но я думаю это погрешность прибора тоже влияет.а можно заменить цепочку клампера супрессором Р6КЕ200А?То сильно греется резистор.Расчеты трансформатора производил в программе Flyback(4000).

        Исходные данные:

        Тип магнитопровода: EI 40.0/11.7/11.7 PC40 TDK
        Величина зазора в магнитопроводе: 0.5
        Напряжение питания (мин. – макс.): 198 В – 242 В переменного тока
        Частота преобразования: 60 кГц
        Отраженное напряжение: 120 В
        Максимальное допустимое напряжение на ключе: 600 В
        Плотность тока: 4 А/мм2
        Неразрывность тока: 0 %
        Вторичные напряжения и токи:
        1. 24 Вольт, 2,5 Ампер

        Результаты расчета:

        Отраженное напряжение: 118.5
        Выброс напряжения на ключе от Ls не более: 157.0
        Магнитная проницаемость, эффективная: 162.1
        Индуктивность сердечника: 369.3 нГн/виток^2
        Рассчитанная амплитуда индукции: 0.213 T
        Число витков и диаметр провода первичной обмотки: 43 витков, провод 0.35 x 2
        Число витков и диаметр провода вторичных обмоток х число жил
        1. 9 витков, провод 0.89 x 2
        Коэффициент заполнения окна: 0.141
        Может под эти данные надо другая цепочка клампера?

      • chip сказав:

        и еще что заметил,сердечник поет в режим закрывания транзистора IRLZ44 .А когда станция засыпает он подсвистывает,индуктивность сердечника 653 мкГн а расчетная 682,778мкГн.Транзистор на управление паяльником поставил IRLZ44.помогите пожалуйста с настройкой ИБП.

        • electra сказав:

          С трансформатором у Вас похоже все нормально, разброс индуктивности в пределах нормы. Для того чтобы избавиться от звука на холостом ходу попробуйте немного догрузить БП, 100ма будет вполне достаточно. Также можете поэкспериментировать с конденсатором в обвязке TL431 начиная от его полного убирания и заканчивая емкостью в 5..10 мкф. Также имеет смысл проверить напряжение питания UC3842 (7 нога) На холостом ходу оно должно составлять 18..20в, под нагрузкой может увеличиваться до 25в. Если напряжение меньше, возможно придется домотать питающую обмотку.

  70. vpashko сказав:

    Все запустилось, автору Спасибо фото – http://photo.qip.ru/users/vpashko.photofile/4279530/?done=del_photo&page=1&rand=1397396453#

    • electra сказав:

      Очень хорошо! Лучше, чем у меня 🙂 Если не возражаете фото уведу, чуть позже размещу в разделе “конструкции собранные моими посетителями” или как то так. Этот раздел уже давно напрашивается к существованию, но все руки никак не дойдут…

  71. vpashko сказав:

    Ах да, правая сторона – канал ПС-24, левая – Фена.

  72. vpashko сказав:

    Здравствуйте, да конечно, фото размещайте в свой раздел может фото кому-то даст толчок в абгрейте ПС-24. (ПС-24 – это я так сокращено окрестил Вашу станцию если Вы не против).

  73. Chernig0v сказав:

    Утро доброе, Андрей!

    Подобный вопрос уже всплывал, но хочу поднять его еще раз: можно ли адаптировать данную схему под управление феном. применив опторазвязку?

    • electra сказав:

      Здравствуйте.
      Думаю да, все должно работать. По уму бы конечно писать с нуля с синхронизацией полупериодов сети, чтобы действительно плавно регулировать температуру нити, но думаю и так все будет работать…

  74. Vitaliy сказав:

    Здравствуйте!

    Прошу помощи автора устройства и клуба.
    Хочу собрать паяльную станцию, но запутался какой паяльник лучше приобрести.

    Подскажите, какие есть варианты, исходя из оптимального соотношения цены, качества, доступности сменных жал.

    Спасибо!

  75. Владимир сказав:

    Здравствуйте! Скажите пожалуйста номинал опционального резистора для терморезисторного паяльника( со второй ноги усилителя на плюс питания)?, и R16 R15 – по 10к?, Заранее благодарен!!!

  76. Андрей сказав:

    Доброй ночи! Блок питания указан на ток 2,5 ампера.
    Это ток при максимальной темперптуре или взят с запасом?
    А то при 2,5 немного греется трансформатор.

    • electra сказав:

      Ну немного греется трансформатор это совсем не беда, я бы даже сказал наоборот – Вы его вполне хорошо намотали. 2.5а – теоретически максимальный ток если подать на нагреватель 24в. На деле же потребляется в половину (или около того) меньше. Тем не менее если это импульсный БП – рассчитывать нужно на ток не менее 2.5а.

  77. Андрей сказав:

    Опять я. А радиатор насколько нагревается у Вас? Нагружал резисторами, нагревается чуствительно.

    • electra сказав:

      Который из них? Если полевика в первичке – будет греться, работа у него такая. Если полевика во вторичке – то в принципе не должен, если таки греется – поменяйте на IRLZ44.

      • Андрей сказав:

        Спасибо за ответ.
        До самой станции еще не дошел. Греется радиатор с установленными полевым транзистором по первичке и с диодом.
        Ну очень я не люблю, когда что-то греется :-).
        Ситуация такая. Собрал один в один как у Вас. Даже трансформатор нашел по размерам платы, правда не ЕЕ, а EI.
        Получил 24,5 вольта. При нагрузке в 2,5 ампера 24,3 вольта. Но минут через пятнадцать ощутимо нагревается радиатор и трансформатор. Не обжигает, но … Вот и интересует, 2,5 ампера это постоянно потребляемый ток будет?

        • Андрей сказав:

          Написал раньше, чем прочитал Ваш комментарий.
          Тогда защиту следует установить на 2,5 ампера (резистор в цепи истока)?

          • electra сказав:

            Ампера на три считайте резистор. Вы же не забывайте что с точки зрения блока питания устройство ведь не потребляет “в среднем полтора ампера”. Для блока питания это выглядит как “потребляет два с половиной – не потребляет – потребляет два с половиной – не потребляет” и т.д. Причем частота
            этого “потребляет – не потребляет” – порядка 100гц (или около того, уже не помню), на порядок меньше частоты преобразования БП. Т.е. для блока питания реально все сводится к двум режимам работы – полная нагрузка и холостой ход. Ну а нагрев феррита и радиаторов это конечно же штука инертная и будет иметь некоторое среднее значение, как если бы паяльник потреблял те самые 1.5а.

  78. Андрей сказав:

    ЗАРАБОТАЛО!!!
    Спасибо, Андрей, за Ваши разработки! Трансформатор чуть теплый, IRFZ44N не греется, 7805 слегка нагревается, поставлю маленький радиатор. Паяльник для SM-936, за 11 у.е. Осталось точнее подстроить температуру, пришлось R16 в обратной связи. Правда, запускается не с 180 градусов, а с 230, если верить светодиодам. Может придется уменьшить К13.
    Подскажите, ATtiny24 чем можно заменить, кроме ATtiny24А. Например, ATtiny44? У нас почему то их нет, а у Вас похоже я последние купил.

  79. Андрей сказав:

    Все получилось, спасибо большое за помощь. При 300 градусов напряжение получилось около 2,7В.
    Attiny24 одна еще есть. Хотелось собрать еще одну Вашу конструкцию “Низковольтный источник бесперебойного питания — зарядное устройство”. А купить у Вас пока не получиться, увы. И “Укрпочта”, и “Новая почта” у нас прекратили работу до лучших времен.
    Так что пока остается ждать лучших времен. Как сказала мне одна дама, верующая в астрологию, ей звезды предсказали, что к октябрю все закончится. Но это не тема для этого форума.
    Еще раз спасибо.

    • electra сказав:

      Не переживайте, Андрей. Возможно и раньше закончится… Константиновка и Краматорск уже появились в заказах, оживает жизнь потихоньку, так что не верьте особо что там у Вас про украинскую армию рассказывают. Если есть возможность – уезжайте к друзьям в гости. Вон у меня дома сейчас общежитие а не квартира – мой товарищ из Донецка с семьей и подругой дочери. Сначала детей отправили от греха подальше а потом и сами приехали. Не знаю как их родителей, а девочек-студенток я точно не отпущу обратно пока там эти бандиты.

      • Андрей сказав:

        Спасибо за добрые слова! Буду жить дальше, никуда не денусь.
        Надеюсь, что все скоро закончится и смогу снова обратится в Ваш магазин. А пока приступаю новой паяльной станцией паять бесперебойный блок питания.

  80. геннадий сказав:

    Здравствуйте ELEKTRA!
    Хочу собрать Вашу паяльную станцию.Это будет вторая Ваша разработка(первой была “Ампер-вольтметр
    для ЛБП”).А вопрос у меня такойж:какая мощность резисторов приведённых в схеме.
    Заранее благодарю.

    Здравствуйте ELEKTRA!

  81. геннадий сказав:

    ще не вмерла украине?
    может не надо мешать политику с электроникой и
    тем более оскарблять нашего президента

    • electra сказав:

      Именно так. На этом сайте оставляю за собой право х-ла называть х-лом. Идите “любить” Вашего президента на все что заканчивается на .ru Как я не хожу на Ваши и не навязываю там свое мнение. И грамматику подтяните, а то как-то неправильно получается – бедный несчастный недочеловек, хохол и просто “бендеровец” знает русский лучше русского. Уж простите меня за тавтологию.

  82. recoll сказав:

    добрый день
    исходный код можно получить?
    спасибо

  83. Сергей 78 сказав:

    Добрый день уважаемый electra . С Новым Годом Вас. Я хочу просить у Вас помощи. вы опытный програмист и возможно сможете дать мне совет. Дело в том, что пробуем делать зарядное устройство, на мега 16, которое сможет заряжать все, от NI-Cd,LI-Ion, до кислотных аккумуляторов. Я пишу логику работы , алгоритмы а програмист воплощает это в прошивке. Мне задан такой вопрос, в котором я не понимаю. Дело в регулировке тока. Выбрали способ изменения ширины импульса ШИМ по заложенной програме, от меньшего к большему. Контролер будет постепенно увеличивать длину импульса, пока ток не достигнет заданной отметки. Вот что меня спрашивают, цитирую:- 1. Выбрали пошаговый вариант. Как и любой другой, этот вариант подразумевает воздействие на выходной каскад с какой-то определенной периодичностью. Мне нужно знать, как часто?
    Я так понимаю, что надо указать как часто надо сравнивать выходной ток с заданным.

    • electra сказав:

      Здравствуйте, Сергей! Вас также, с наступившими 🙂

      Ну… Примерно понятно что Вы делаете. Давайте так:
      1. Имеем 8-битный ШИМ, т.е. 256 значений. Подразумеваем что значение от 0 до 255 будет регулировать ток от нуля до максимума, причем рабочая точка где-то будет в середине. 100…150. Естественно все эти условия должны быть прежде всего соблюдены в аппаратной части.
      2. Программный ШИМ в принципе вполне годится для таких “медленных” нагрузок, как зарядка аккумуляторов.

      Дальше я бы делал так:
      1. Получал бы данные с АЦП (цепь измерения тока) примерно 5-8 раз в секунду с аппроксимацией 4-8 значений. Т.е. понадобится по максимуму 64 измерения АЦП в секунду – это Вам частота запуска АЦП.
      2. По окончанию каждого цикла (8 раз померяли, сложили, поделили на 8 – это будет одно аппроксимированное значение) – добавляем значение ШИМ. Опять же я от нуля бы добавлял сразу значение, ну скажем, по 10. До тех пор пока значение тока не попадет в какие-то рамки, тут уже можно переходить на более тонкую настройку. Итого имеем 10-15 циклов до значения 150 + пусть еще столько же для точной установки. Итого 30 циклов в худшем случае, т.е. 30 делим на 8 – получаем грубо 3.5 секунды до установления тока. Я считаю вполне нормально. Дальше поддерживаем это все.

      Ну как-то так.

  84. Сергей 78 сказав:

    Спасибо большое, передам ваши слова.

  85. radiomag сказав:

    Здравствуйте, уважаемый Автор!

    Так же хочу поблагодарить за разработку сабжа. Занимаюсь апгрейдом паяльной станции ‘Термит’, которая конечно уже морально устарела (к слову,за 16 лет эксплуатации я оч.привык к ней:) – перечитал, перелопатил кучу информации, в итоге остановился на Вашем варианте.

    Собственно, хочу попросить у Вас исходники, для адаптации под имеющееся железо.

    С уважением, Николай
    г.Киев

  86. Sergiy сказав:

    Приветствую Вас Андрей. Заказал из Китая паяльник и фен, и начал рыться на просторах интернета в поисках как же сделать к ним блоки управления. И вот нашёл Ваш сайт по теме простого паяльника, сначала первого варианта, и сразу второго. Ваша идея понравилась, и самого паяльника, и вообще творчества, и коммерческого подхода, это по поводу наличия комплектующих. Скачал схемы и рисунки плат. И выяснил, что не смогу сделать блок управления без схемы ИИП. Почитал даташиты про NCP1200, о полевиках, диодах, сбоках и оптопарах, и понял, что без Вашей помощи не обойдусь. Нарисованную схему по Вашей ПП выслал Вам на электронку ( Вы тут писали в постах ). Не могли бы Вы посмотреть, и оценить, заодно и опубликуете для народа. Ведь многие спрашивают.

    • electra сказав:

      Здравствуйте, Сергей! К сожалению пропустил этот Ваш комментарий… Но лучше поздно, чем никогда:
      1. На почту от Вас ничего не получал, хотя и проверяю регулярно.
      2. Схему не рисовал совсем – схема стандартная с даташита на NCP1200 – там нет никаких изысков.
      3. Номиналы деталей, в т.ч. БП – есть в lay-файле. Наведитесь мышью на деталь – высветится номинал.
      4. Параметры трансформатора – есть в комментариях выше, если желаете – пересчитаю под Ваш феррит.

      • Sergiy сказав:

        Благодарю за ответ, а то я немного уже и расстроился. Теперь надеюсь будет счастье. Почту Вашу брал тут же на постах, Вы кому то писали. Если так можно, то пришлите тест (маякните) на sergiycoolest@gmail.com, и я Вам вышлю схему. И у меня есть ещё вопросы по приобретению комплектующих в Алиоте. Кстати, ознакомился с шимкой NCP1200, а прекрасная схемка, и используется в девайсах разных. Вот в драйвере для светодиодного освещения, например, востребованная вещь. Заказал в Китае пока 10штук, надеюсь, что будут работать. 🙂 Я так понимаю, что полевик MTD1N60E это на 600Вольт и 1Ампер, пишут в нете, что можно заменить на IRF820?
        Пока посылка с паяльником приедет, решил электронику подсобирать. Посмотрел старые запасы из 90-х, а там только МЛТ резисторы низкоомные подходят и светодиоды есть. Переменный резистор проволочный нашёл ППБ-3А 4,7ком, думаю подойдёт вместо 5ком по схеме. Валялось “на складе” несколько нерабочих БП АТХ, а я их взял да и отремонтировал. Теперь жалко “петрушить”. Пойду на радиобарахолку в Киеве искать запчасти для блока питания паяльника, трансформатор и дроссели, а заодно и диоды мощные. Постараюсь найти феррит по размеру такой же, чтобы плату не переделывать, новое Е32/16/9 N87 есть в продаже, но это не интересно. 🙂 Я так понимаю, что входные цепи – фильтр, конденсаторы 0,1мкф, диодная сборка от правильного блока питания подойдут. А вот выходные диоды в корпусе ТО220 могут не подойти, там же 5 и 12 вольт, а у паяльника 24? А ещё я буду и учиться… (чуть опосля)… программировать микроконтроллер! :)))))))))))))))))

  87. vinpat сказав:

    Добрый день. Подскажи можно ли заменить Attiny24 на Attiny44 без правок программы.

    • electra сказав:

      Прошу прощения, мы знакомы?

    • vinpat сказав:

      Нет, мы не знакомы. Просто не нашел Attiny24 а купил на Космодроме Attiny44. по логике должно получится, просто свободной памяти останется больше. Или я не прав?

Leave a Reply
