Термометр — таймер — вольтметр для автомобиля

Изготовление электронных устройств для автомобиля — довольно интересное направление, тем более что автолюбитель и радиолюбитель понятия абсолютно не взаимоисключающие. Такие вещи как электронные спидометры, тахометры, расходомеры и т.д. — вещи конечно интересные, но индивидуальны для каждой модели автомобиля. А вот банальный термометр гораздо более универсален и будет хорошим дополнением для оснащения любимого авто. Спросите зачем это нужно, если на авторынке можно купить готовый китайский дешевле чем стоимость деталей этого проекта? А я ведь уже говорил что радиолюбительство (не путать с промышленным конструированием) изначально убыточно. Это скорее для души, да и не сделают китайцы такого, как сам себе придумаешь.

Будете смеяться, но этот проект появился как развитие желания моего очень хорошего товарища встроить в Mitsubishi Galant то ли 2008 то ли 2009 года выпуска термометр, которого там почему-то не оказалось.

Напичканый по самое «не балуйся» электроникой автомобиль, но бортовой компьютер оказался не в состоянии отобразить температуру ни салона ни наружную :-( Такая вот странная прихоть производителей. Было решено разместить два дисплея по четыре символа с высотой символов 8мм в двух нишах в центральной части передней панели. Дисплеи разбиты на правый и левый не зря, так как используется скроллинг (экран приветствия) при запуске. Это имеет смысл учитывать при повторении. Изначально планировалось, что это будет просто сдвоенный термометр. Позже был добавлен третий датчик температуры, функция вольтметра и функция секундомера. Дисплеи выполнены на отдельных платах, что облегчит встраивание устройства в нужное вам место и применение других дисплеев.

Идеология работы такова: после включения  (подразумевается что прибор включается зажиганием) по окончанию экрана приветствия на левом, ближнем к водителю дисплее отображаются данные с термодатчика IC3 (в нашем случае наружная температура — в вашем — решать вам), на правом одно из значений термодатчика IC1 (в нашем случае температура наружная), термодатчика IC2 (в нашем случае температура двигателя), вольтметра и секундомера.  Эти значения циклически переключаются кнопкой S1. Последнее значение запоминается, — т.е. если вы выключили зажигание и последним светился секундомер, то при следующем старте он и засветится. Данные секундомера не запоминаются, на то он и секундомер. Вообще идея с секундомером может показаться кому-то лишней, ведь у каждого есть мобильный телефон а в каждом мобильном телефоне есть секундомер — а теперь задайте себе вопрос — когда вы последний раз пользовались секундомером в мобильном телефоне? Ведь специализированный секундомер, который всегда под рукой, в прямом смысле этого слова и «гипотетический» секундомер в кармане все же разные вещи. Данная функция может оказаться полезной для любителей «ставить рекорды» и не только. Короткое нажатие на кнопку S2 остановит или запустит секундомер. Длинное нажатие (удержание дольше секунды) — установит секундомер в «0». Если в этот момент на правом дисплее отражается что то другое — кнопка S2 не имеет действия. Максимально измеряемое время 99 минут 59 секунд. С вольтметром все еще проще — измеряется напряжение от 0 до 20в с шагом 100мв. Для опознания режима в конце светится «u» — 12.1u.

Для дополнительного комфорта и безопасности водителя предусмотрено четыре градации яркости дисплея. Удерживая кнопку S1 нажимайте кнопку S2 — градации яркости будут переключаться циклически. Последняя яркость будет запомнена в EEPROM. Упор делался на то, чтобы устройство было ненавязчивым для водителя. Запоминается яркость и отображаемая информация — возможно большинству будет достаточно один раз настроить, остальные функции будут использоваться изредка.

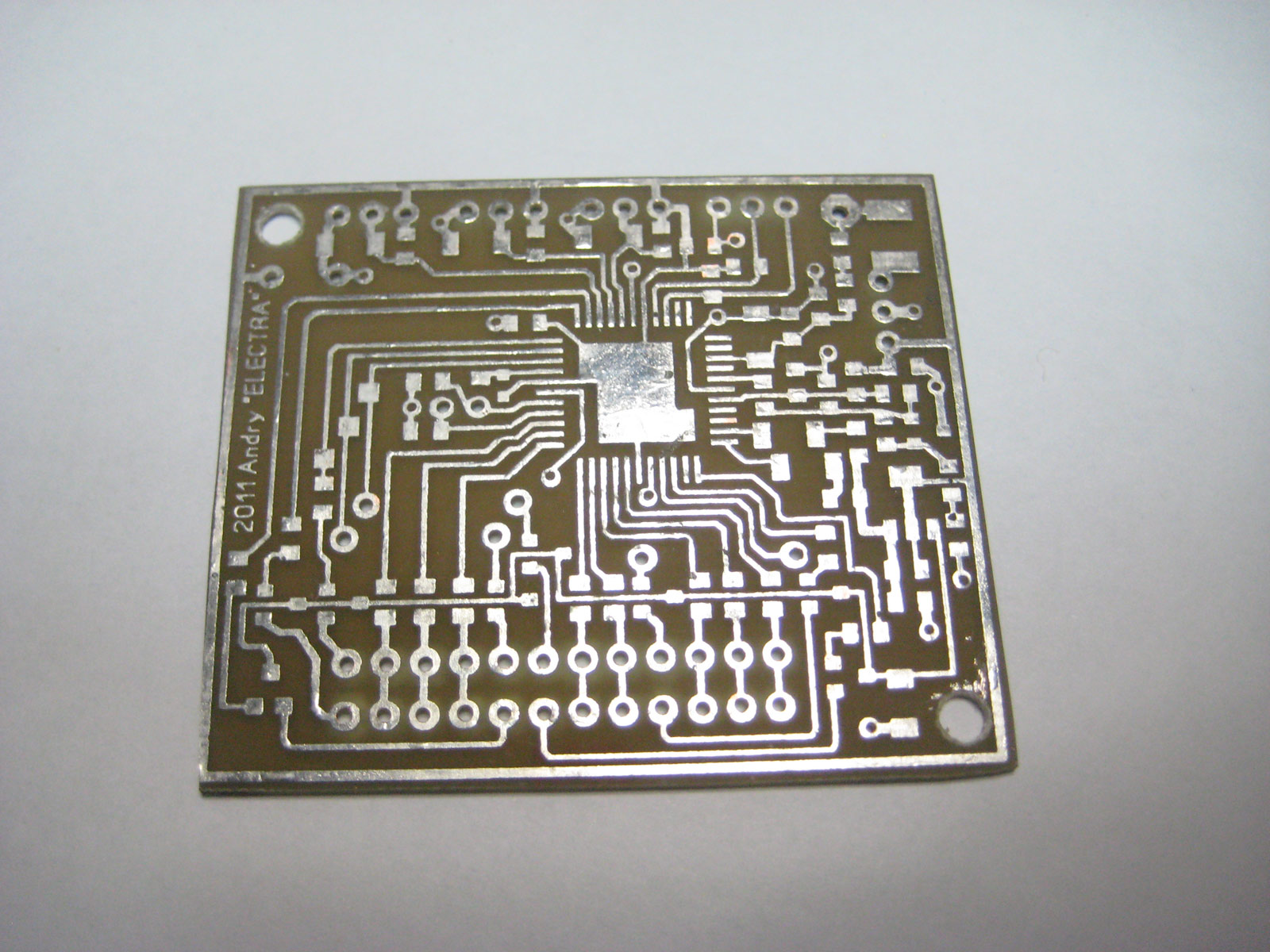

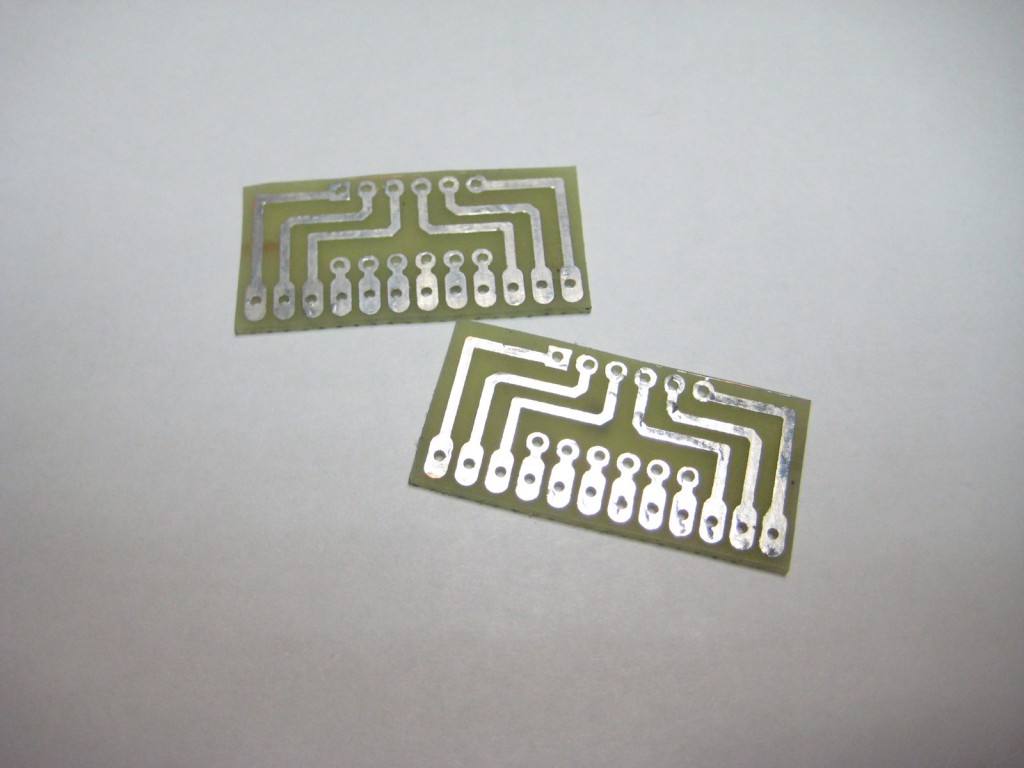

Устройство выполнено на Atmel Mega16 в TQFP корпусе. Плата выполнена на двухстороннем текстолите, в качестве  земли используется второй слой. Сделано это не для улучшения помехозащищенности — в схеме нечем «собирать» наводки, а с точки зрения упрощения, а значит и компактности платы. Плата имеет размеры 43x55мм, т.е. немногим больше спичечного коробка. Применение ключей на транзисторах  позволит в случае надобности использовать индикаторы большего размера. Особенности регулировки яркости (идея подсмотрена в 90-х годах у японцев в схемах управления двигателями загрузки видеомагнитофонов) позволяют применить индикаторы только с общим анодом. Мега16 тактируется от кварца 8мгц, это нужно для точных отсчетов временных интервалов секундомера. Применение в качестве С3 конденсатора емкостью 3300.0 — 4700.0 uF хоть и ухудшит динамические характеристики стабилизатора, но позволит сгладить переходные процессы при запуске двигателя. При настройке нужно убедиться в наличии на AREF напряжения порядка 2.5-2.6в, Резистором R3 (или R2) добиться правдивых показаний в режиме вольтметра. Резисторами R19, R20 задаются пороги яркости. Возможно их придется подобрать при использовании другого индикатора. В качестве транзисторов VT1-VT4, VT6-VT9 вполне подойдут BC817 или любые другие NPN в корпусе SOT23 и с током коллектора не менее 100-200ма, VT5 — любой NPN в корпусе SOT89 с такими же параметрами.

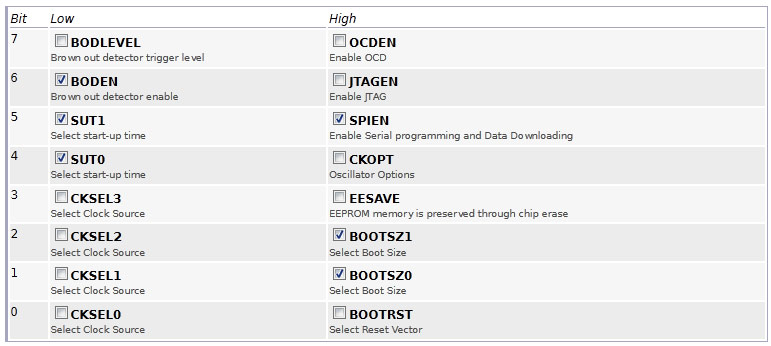

Фуз-биты при программировании нужно выставить так:

Также было бы нелишним записать содержимое EEPROM из файла ttv_meter.eep ниже.

Файлы:
Схема в Splan 7

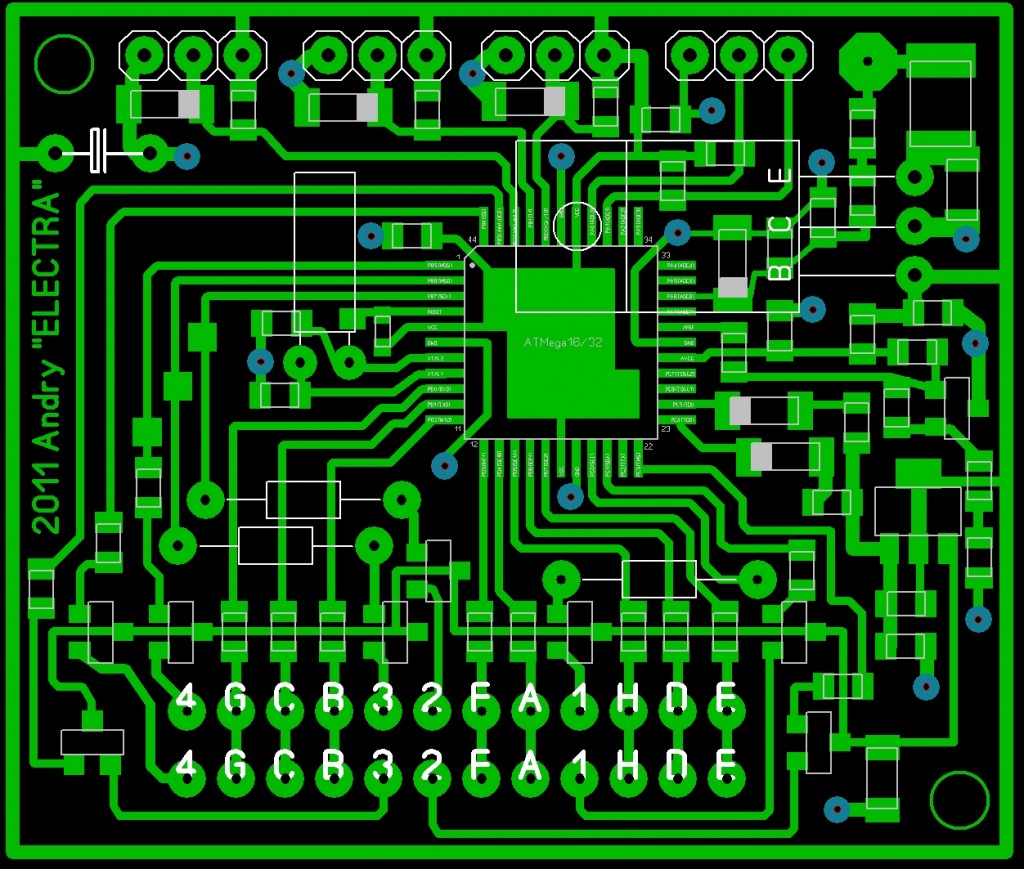

Печатная плата в SprintLayout 5
Прошивка
Прошивка EEPROM
Прошивка с отключенным экраном приветствия (для тех кого он задолбал или кто хочет как-то по другому расположить индикаторы)
